KINH NGHIỆM TÍNH TOÁN THI CÔNG HỆ THỐNG TƯỚI TIẾT KIỆM NƯỚC CHO CÂY ĂN QUẢ

Chào bà con!

Hôm nay Tuoinongnghiepvn xin được chia sẻ tới quí bà con và các bạn một vài kinh nghiệm tính toán trong thi công hệ thống tưới tiết kiệm nước cho vườn cây ăn quả

Chúng ta đã trải qua mùa đông khô cằn và mùa hè nắng gắt, khô hạn và nắng nóng sẽ diễn ra mãi mãi vì hiện tượng biến đổi khí hậu bắt đầu trở nên xấu hơn, đặc biệt những vùng đồi núi địa hình dốc thì nguồn nước trở nên không đồng đều và khan hiếm, việc trữ nước ngọt vào ao hồ cuối mùa mưa và tưới tiết kiệm nước được đặt ra. Bài viết này trình bày cách tính toán đơn giản để bà con nông dân tham khảo có thể làm được hệ thống tưới tiết kiệm trên mảnh vườn của mình.



MÔ HÌNH CẤU TẠO TƯỚI TIẾT KIỆM NƯỚC


Tưới nhỏ giọt và tưới đất phun mưa cục bộ là hai phương pháp tưới tiết kiệm nước được áp dụng cách đây trên 60 năm tại Israel, một đất nước đầy sa mạc. Nhờ phương pháp tưới này Israel trở thành nước có nền nông nghiệp tiên tiến, bền vững nhất trên thế giới.

KINH NGHIỆM TÍNH TOÁN THI CÔNG HỆ THỐNG TƯỚI TIẾT KIỆM NƯỚC CHO CÂY ĂN QUẢ

Cả hai phương pháp tưới có ưu,khuyết điểm như sau:

-Tưới tiết kiệm nước tối đa, giảm lượng nước tưới từ 40% - 60% so với phương pháp tưới khác.
-Tưới được nhiều cây trồng cùng lúc, lượng nước tưới vừa đủ nhu cầu của cây.
-Áp lực dùng để tưới nước thấp, giảm năng lượng dùng để tưới.
-Tưới được phân bón cho mỗi lần tưới nước. Tiết kiệm phân bón vì nồng độ phân bón thấp, không bốc hơi, thỏa mãn yêu cầu dinh dưỡng. --Diệt được tuyến trùng hại rễ.
-Giảm cỏ dại, hạn chế sâu bệnh lây lan hại cây trồng.
-Có thể tưới được nước mặn dưới 3 phần ngàn.
-Đầu tư cho hệ thống tưới cao hơn so với các phương pháp khác.
-Dễ bị ngẹt ống nếu không xử lý tốt nước, không thường xuyên xúc rữa ống lọc.

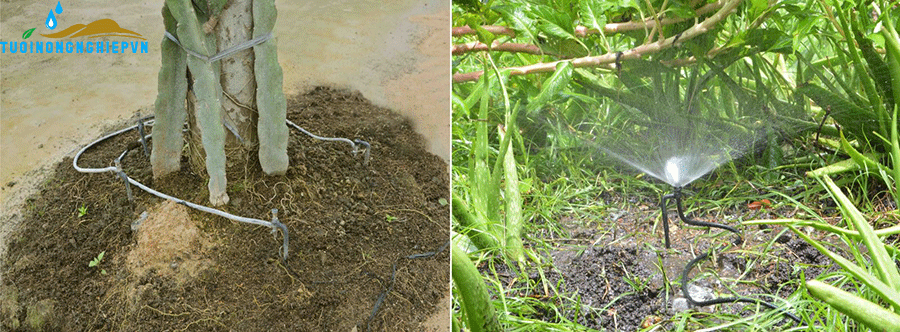

  (Tưới nhỏ giọt cho cây Thanh long)                                            (Tưới phun mưa cục bộ)

Để thiết lập một trong những hệ thống này, chúng ta tính toán như sau:

1. Xác định số lượng cây trồng và diện tích cây trồng

Xác định cây trồng và diện tích cây trồng là việc rất cần thiết từ đó cho biết thông số đầu tiên để tính lượng nước cần cung ứng, chọn bơm, chọn ống, chọn vòi tưới và lượng nước, ao hồ cần dự trữ.

Đồng thời cần phải biết thêm về cấu trúc đất, khoảng cách cây trồng, giả định lượng nước cần cung cấp cho một cây, độ chua (pH), độ mặn độ đục của nước để xử lý.

Thí dụ: Cần tưới 1100 gốc Thanh Long trồng trên diện tích 10.000m2 trên liếp mỗi chiều 100m. Cây cách cây 3m hàng cách hàng 3m. Ao chứa nước 500m3. Nhu cầu nước tưới cho 1 gốc Thanh Long là 24l/lần tưới 6 ngày tưới 1 lần, 1 lần tưới 3h. Nước có pH=3. Đất xốp, có tầng hữu cơ 0,4m.

2. Chọn bơm

Ta biết 1 gốc Thanh Long có nhu cầu nước tưới là 24l/ lần tưới. Vậy lượng nước cần cung ứng cho 1100 gốc Thanh Long là:

24l x 1100 # 27 m3
Lượng nước cần cung ứng trong 1 giờ là  27m3/3= 9m3/h

Giả sử ta chọn vòi theo nhỏ giọt là 4l/giờ. Mỗi gốc bố trí 2 vòi tưới nhỏ giọt như vậy 1 giờ lượng nước cần có là:
4l + 4l = 8l
Suy ra :8l x 1100= 8.8m3 # 9m3/h

Giả sử ta chọn vòi theo phương pháp tưới phun mưa cục bộ lượng nước cung cấp cho 1 vòi là 13l/giờ. Mỗi gốc cần 1 vòi tưới 1 giờ lượng nước là 13l.
Suy ra: 13l x 1100= 14m3 /h

Như vậy để cung ứng nước tưới nhỏ giọt, ta cần thời gian tưới là 3 giờ. Trong khi tưới phun mưa cục bộ ta cần 1 giờ 40 phút, tất nhiên bơm bố trí cho tưới nhỏ giọt có lưu lượng nước tưới thấp hơn tưới cục bộ.

Đường ống tải nước qua nhiều địa hình qua ống lọc nên sự tổn thất nước từ bơm đến nơi tiêu thụ rất lớn, bằng kinh nghiệm trong quá trình thiết kế thi công ta có thể tạm tính, tổn thất nước cung cấp từ 30% - 40%. Do đó khi chọn bơm phải cộng tổn thất này.

Lưu lượng bơm: Qmax= Xm3 + 40% Xm3

Thí dụ: lưu lượng bơm tính toán ờ trên là 9m3/h

Ta chọn bơm :Qmax= 9m3 + 3,6m3 = 12,6m3 # 13m3/h

Trên thị trường không có bơm như đã tính toán, cho nên ta phải mua bơm có công suất lớn hơn tính toán. Lưu lượng Qmax của bơm có ghi trên nhãn mác của động cơ

3. Chọn vòi

Trên thị trường có rất nhiều vòi tưới tiết kiệm nước ta chọn những vòi có núm điều chỉnh dễ sử dụng hơn. Thông thường vòi tưới có lưu lượng là 2l, 4l, 6l, 8l…

4. Chọn ống

Ống dẫn nước trên thị trường có đủ chủng loại từ ∅6 mm đến ∅160 mm, ống làm bằng chất liệu PVC hoặc HDPE. Nên chọn ốngHDPE dễ nối dễ kiếm phụ kiện hơn.Ống sử dụng từ 15 năm đến 20 năm vẫn còn tốt.

a) Đường kính ống chính nên chọn bằng đầu ra của bơm.
b) Đường kính ống nhánh thường nhỏ hơn đường ống chính từ 1 cấp đến 3 cấp
    * tùy theo địa hình cây trồng và lượng nước tưới
c) Đường ống phụ thường nhỏ hơn đường ống nhánh 1 đến 3 cấp
d) Ống dẫn vòi bằng đường kính của vòi

Nên chọn các ống màu đen hoặc xám để tránh hiện tượng đóng rong trong lòng ống do tác dụng của ánh mặt trời, làm nghẹt ống.

* Phụ ghi: Trên thị trường có các loại ống

                 16 – 21 – 27 – 34 – 42 hoặc 15 – 20 – 30 – 40 …
                 Thí dụ: ∅21 lớn hơn ∅16 1 cấp     ∅34 lớn hơn ∅16 3 cấp

5. Thiết kế ống lọc

Nước ở đồng bằng sông Hồng và các vùng cao là nước phù sa nên trong nước chứa rất nhiều phân tử hữu cơ (cặn cáo, cát) dưới dạng huyền phù. Nước rất dễ đóng cặn vào thành ống dễ xảy ra hiện tượng tắt vòi 100% tưới nhỏ giọt ở vùng này đều bị thất bại do sự tắt vòi vì không có ống lọc và không xử lý tốt nước ao hồ trước khi tưới.

Chọn loại lọc gì và mua ở đâu?
- Hiện nay trên thị trường có bán lọc cho hệ thống tưới nhỏ giọt tràn lan đến mức đại trà thậm chí hàng nhái kém chất lượng, tuy nhiên Tuoinongnghiepvn khuyến cáo bà con chọn những thiết bị có uy tín  để đảm bảo chất lượng lâu dài như lọc Hàn Quốc hoặc giá thành thấp hơn nhưng chất lượng vẫn tốt như lọc Đài Loan

Dùng ống nhựa có  ∅ ≥ 200 dùng khoan hay mỏ hàn điện chọc lổ ∅10 ÷ 20mm đều ở thân ống, rồi dùng bộc lưới mùng bọc quanh ống. Thỉnh thoảng 1 – 2 tháng thay hoặc giặt cho sạch bùn và rác bám lưới.

b) Ống lọc tinh: Ống lọc tinh được bố trí sau bơm để lọc những hạt hữu cơ có đừng kính nhỏ hơn ½ li, những hạt hữu cơ này làm tắt vòi và đóng cặn đường ống làm tắt vòi của hệ thống tưới.

SƠ ĐỒ ỐNG LỌC

- 1 Racco
- 2 Nối răng trong và răng ngoài để mở xúc rửa lỏi lọc trong thời gian vận hành
- 3 Lỏi lọc: là ống lọc cát giếng khoan
- 4 Ống chứa nước đã lọc

Lợi dụng lỏi cát của ống khoan làm ống lọc. Nên chọn ống ∅60 trở lên, ống càng lớn diện tích lọc càng lớn nước lọc nhiều đủ cung ứng nhu cầu tưới. Ống chưa nước lọc thông thường lớn hơn lỏi lọc 2 – 3 cấp. Có thể ghép song song nhiều ống lọc để tăng công suất lọc.

5 Thùng chứa phân – Bộ phận hòa phân

Tùy theo diện tích tưới mà ta chọn thể tích chứa phân có thể lên đến 5000l, thông thường nên chọn từ 500l – 2000l là vừa và kinh tế.
Phân sử dụng là phân dạng nước được hòa vào nước tưới theo nguyên lý Venturi
Nếu sử dụng phân hợp chất NPK bán theo bao trên thị trường phải ngâm, lọc kỷ vài ba ngày để loại các chất kết dính tạo hạt (thường là cao lanh) chất này làm tắt đường ống của hệ thống tưới.
Tốt nhất nên mua phân tưới nhỏ giọt của các nhà chế tạo phân bón chuyên nghiệp. Công ty RVAC chuyên chế tạo phân bón nước theo đơn đặt hàng của khách hàng.

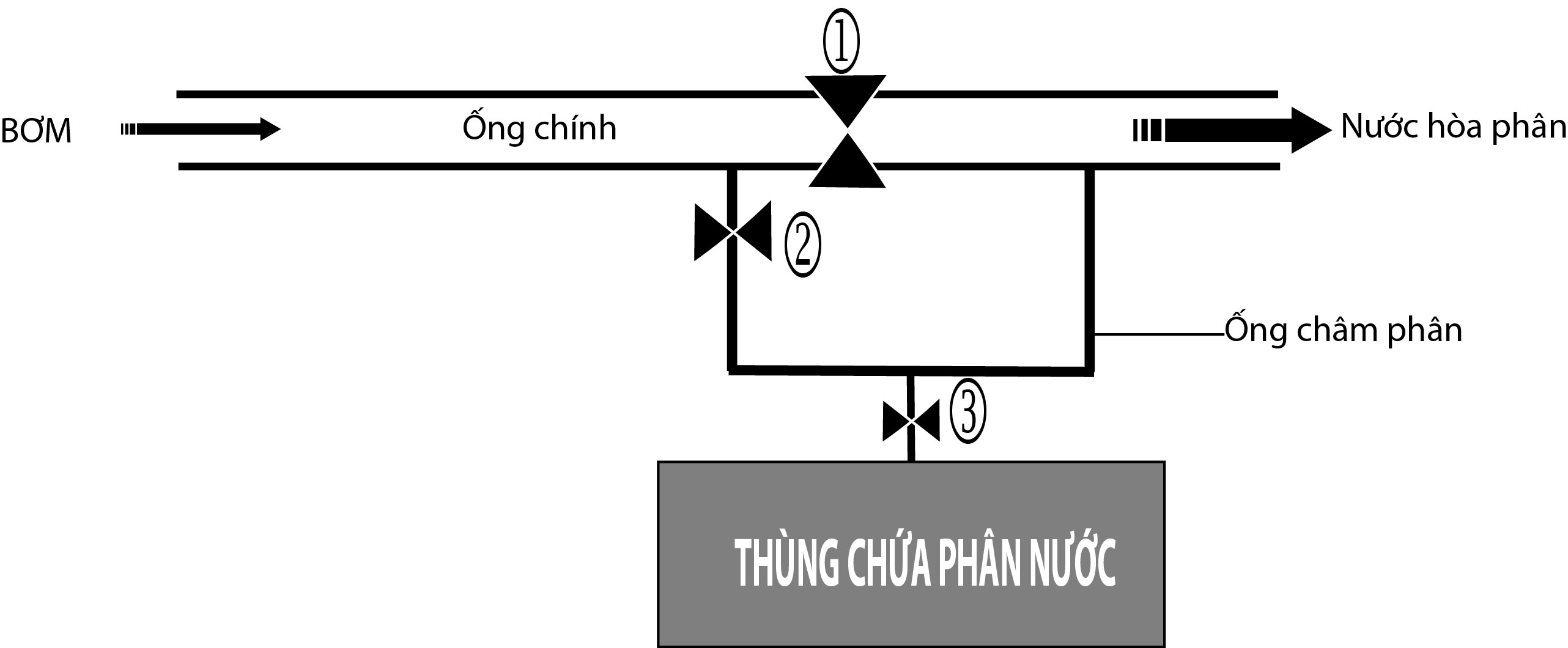

SƠ ĐỒ BỘ CHÂM PHÂN

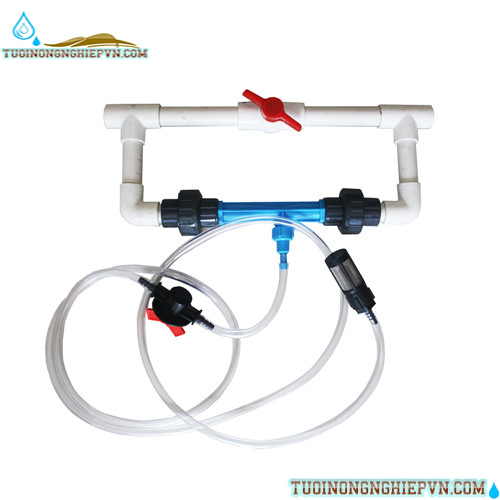

 Bộ châm phân màu xanh: Venturi21mm
1 Van đóng ống chính
2 Van ống Ventury
3 Van thùng chứa phân
Ống châm phân gồm 1 ống dài từ 250mm – 300mm, đường kính ống nhỏ hơn ống chính 3 đến 5 cấp và được nối vào thùng phân với ống nhỏ hơn ống châm phân 1 cấp.
Tưới tiết kiệm nước là một phương pháp tương đối mới với người làm vườn, nó sẽ mang lại hiệu quả cao và đáp ứng được nhu cầu tưới cho vườn cây ăn trái

Tuopinongnghiepvn - hệ thống tưới tiết kiệm cho bà con nông dân. Đồng thời tư vấn, hướng dẫn cho bà con nông dân tự thực hiện một hệ thống tưới trên mảnh vườn của mình.
